Toncin Penggunaan Pengental SGN di Penambangan: Wawasan Desain

Pengental efisien penggerak tengah GNZ adalah sejenis peralatan pemisahan padat-cair gaya baru, dan dirancang oleh perusahaan kami dengan diperkenalkannya teknologi canggih asing.

Kuantitas:
Status ketersediaan:





Menanyakan Tambahkan ke Keranjang

Model:
Pengental GNZ
Merek:
Toncin

Deskripsi produk

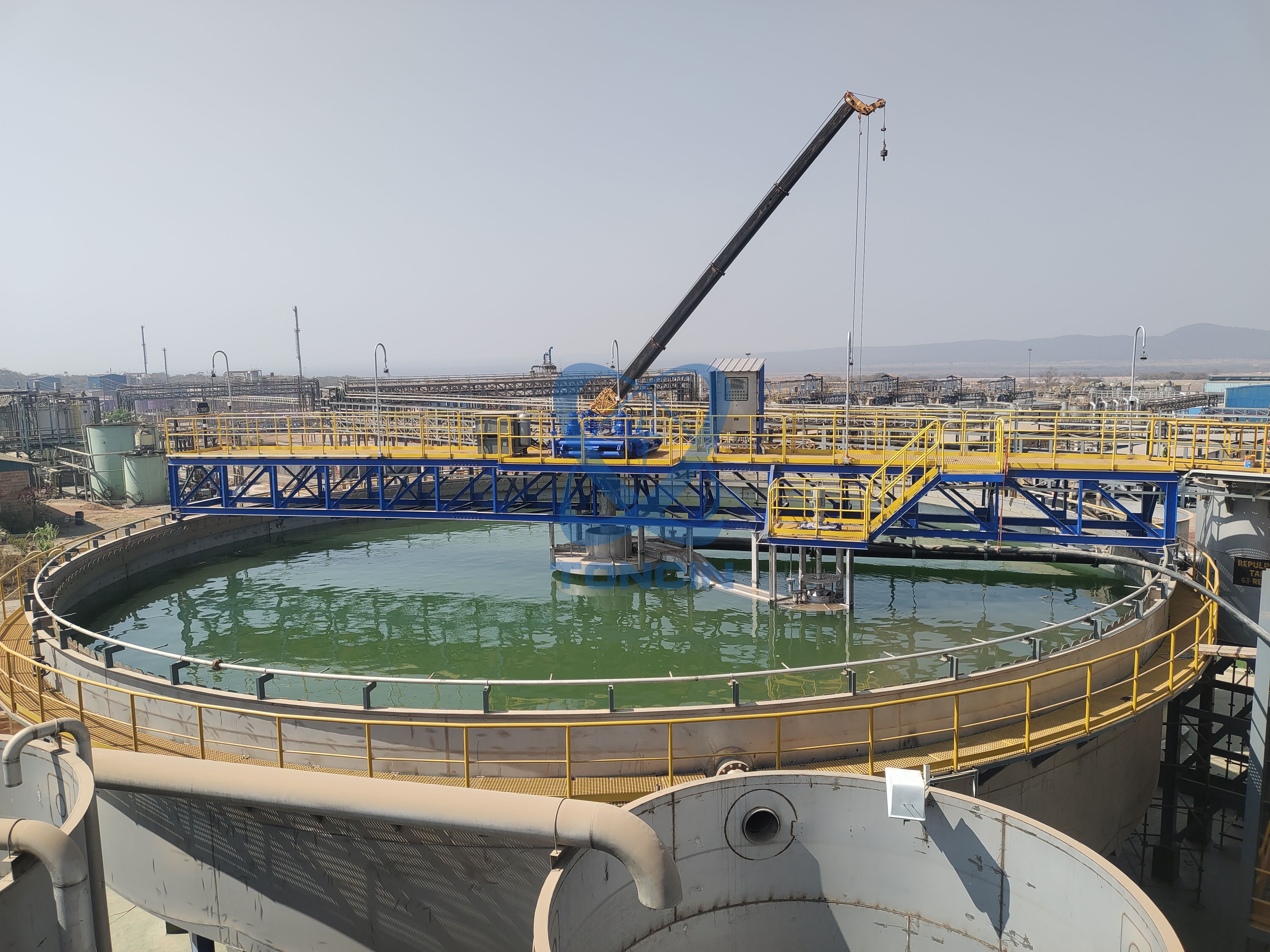

微信图片_20240813164720

PENDAHULUAN PRODUK:

Pengental efisiensi tinggi penggerak pusat GNZ mewakili generasi baru teknologi pemisahan padat-cair, yang dikembangkan oleh perusahaan kami melalui integrasi teknologi internasional yang canggih. Peralatan inovatif ini dilengkapi beberapa teknologi yang dipatenkan, termasuk mekanisme penggerak tengah yang unik, feed hopper berkinerja tinggi, dan sistem penggaruk rake otomatis. Desain inti yang kokoh memastikan pengoperasian yang andal dalam kondisi ekstrem sekaligus meningkatkan efisiensi konsentrasi secara signifikan. Pengental GNZ mencapai kinerja dewatering optimal melalui kombinasi proses pengendapan gravitasi dan flokulasi.

Saat ini, rangkaian peralatan ini telah banyak diterapkan dalam dewatering berbagai mineral logam dan non-logam, serta dalam proses pemisahan padat-cair di berbagai industri seperti metalurgi, batu bara, bahan kimia, pengolahan tailing tambang, dan perlindungan lingkungan.

Struktur Lanjutan

Sebagai komponen penting dalam sistem pemrosesan mineral, pengental ini memainkan peran penting dalam konsentrasi mineral dan persiapan untuk operasi pemrosesan dan dewatering selanjutnya. Peralatan ini menawarkan beberapa keunggulan utama:

Kapasitas Pemrosesan yang Ditingkatkan: Desain yang dioptimalkan memungkinkan konsentrasi mineral yang cepat dan alur kerja pemrosesan yang efisien.
Otomatisasi Tingkat Lanjut: Menggabungkan sistem kontrol canggih untuk pengoperasian presisi dengan intervensi manual minimal.
Daya Tahan Unggul: Menggunakan bahan tahan aus pada komponen penting untuk memperpanjang umur operasional.
Perawatan yang Disederhanakan: Menampilkan konstruksi modular untuk pemeliharaan dan penggantian komponen yang efisien.

Pengental berkinerja tinggi ini serbaguna untuk proses konsentrasi berbagai bijih logam dan non-logam. Dengan efisiensi operasional dan kemampuan pemrosesan yang luar biasa, teknologi ini memungkinkan pengguna mencapai pemisahan konsentrasi mineral yang unggul, sehingga membangun landasan yang andal untuk operasi pemrosesan hilir dan dewatering.

Pengental penggerak pusat hidrolik peralatan pertambangan tipe GNZ untuk pengolahan lumpur

Aplikasi Produk:

Pengental GNZ adalah pengental tingkat tinggi baru dengan penggaruk pengangkat otomatis penggerak pusat yang telah kami kembangkan berdasarkan teknologi asing. Pengental ini dapat diterapkan secara luas untuk pengolahan berbagai pulp pakan industri, seperti batu bara, air pembalut bijih logam, metalurgi, bahan kimia, pengolahan tailing, perlindungan lingkungan, dll.

Pengental penggerak pusat hidrolik peralatan pertambangan tipe GNZ untuk pengolahan lumpur

Spesifikasi Produk:

Model	Tangki konsentrasi		Luas sedimen (m2)	Ketinggian pengangkatan rake (mm)	Kecepatan putar rake (r/mnt)	Tenaga Motor (KW)
Model	Diameter (m)	Kedalaman (m)	Luas sedimen (m2)	Ketinggian pengangkatan rake (mm)	Kecepatan putar rake (r/mnt)	Tenaga Motor (KW)
GNZ-3	3	2.5	10	300	0,1-0,2	3+1.1
GNZ-6	6	3.0	28	300	0,1-0,2	4+1,5
GNZ-9	9	3.2	63	300	0,1-0,2	4+1,5
GNZ-12	12	3.5	110	300	0,1-0,2	4+1,5
GNZ-18	18	4.4	254	600	0,1-0,2	7.5+2.2
GNZ-20	20	4.4	310	600	0,1-0,2	7.5+2.2
GNZ-24	24	5.2	452	600	0,05-0,2	7.5+2.2
GNZ-30	30	5.2	707	600	0,05-0,2	11+3
GNZ-38	38	5.5	1134	600	0,05-0,2	15+4
GNZ-45	45	5.5	1590	600	0,05-0,1	37+4
GNZ-53	53	6.0	2206	600	0,05-0,1	37+4
GNZ-60	60	6.0	2826	600	0,03-0,1	45+5.5
GNZ-70	70	6.8	3846	600	0,02-0,05	45+5.5
GNZ-85	85	7.8	5671	600	0,02-0,05	45+5.5

Catatan:

1. Parameter di atas hanya untuk referensi. Karena kinerja penyelesaian material relatif besar, parameter spesifiknya bergantung pada gambar desain yang disediakan oleh perusahaan kami.

2. Perusahaan kami dapat merancang pengental dengan model berbeda sesuai dengan kebutuhan pengguna.

Keuntungan Produk:

Efisiensi konsentrasi dan pengikisan yang tinggi adalah tiga hingga lima kali lipat dibandingkan pengental biasa
Sistem Pengumpanan Luar Biasa - tangki aliran stabil yang efisien
Sistem pengangkatan penggerak tugas ultra-berat dan desain torsi besar untuk memastikan pengoperasian peralatan normal dalam kondisi ekstrem.
Desain spiral logaritmik dan kepadatan gigi berdasarkan sifat bahan untuk gigi rake sangat meningkatkan efisiensi pengikisan

Fitur Produk:

Pengental penggerak pusat hidrolik peralatan pertambangan tipe GNZ untuk pengolahan lumpur

Pengental ini terdiri dari pengental bulat dan mesin pengikis garu, partikel padat yang tersuspensi dalam pengental mengendap secara gravitasi, pulp di bagian atas berubah menjadi air bersih, sehingga pemisahan dapat terwujud. Lendir yang mengendap di dasar pengental dibuang dengan cara pengikisan garu secara terus menerus, dan luapan bersih dari atas.

Penerapan badan tangki berbentuk bulat, lantai tangki dengan kemiringan variabel atau kerucut dalam dapat mencapai filtrasi mendalam dan kompresi dalam, dan lantai tangki dengan kemiringan variabel dapat mempercepat penghilangan polusi dari aliran bawah dengan konsentrasi tinggi ke arah tengah; mempercepat efisiensi konsentrasi, menjadikan efisiensi konsentrasi 3 ~ 8 kali lipat dari pengental biasa, dan konsentrasi aliran bawah dapat mencapai 40 ~ 70% 2. Sistem penggerak dan perlindungan berkendara yang sangat mumpuni sistemMekanisme putar digerakkan oleh gearbox planet berkecepatan tinggi melalui motor hidrolik berkecepatan rendah atau motor penggerak. Dan pengangkatan rake dilakukan dengan alat pengangkat, dan rake putar diangkat oleh sejumlah silinder hidrolik atau peredam pengangkat yang berjalan secara paralel, untuk memungkinkan mengemudi membongkar dan mengurangi beban sehingga melindungi sistem penggerak. Desain modular diadopsi untuk sistem penggerak berkemampuan tinggi, dan suku cadang standar harus digunakan semaksimal mungkin, untuk memenuhi persyaratan serialisasi peralatan, dengan fitur luar biasa berikut dibandingkan dengan
Unit penggerak konvensional: A. Gearbox planet memberikan kapasitas beban torsi dan dorong yang stabil. B. Pemantauan torsi sistem yang akurat dapat diwujudkan melalui pengukuran sensor tekanan hidraulik atau pengukur torsi untuk poros motor penggerak utama, sehingga mewujudkan perlindungan efektif untuk perangkat pengemudi. tidak melebihi torsi terukur desain dan torsi berlebih tidak dapat terjadi; Penggerak motor mengaktifkan alarm dan menyapu untuk mengangkat atau menurunkan dan motor tersandung melalui pengukuran dan pemantauan torsi poros motor.
Sistem pengumpanan berkecepatan tinggi memiliki fungsi seperti degassing yang memadai, pengendalian laju pengumpanan pulp, pengendalian dosis flokulan, dan struktur silinder pengumpanan yang masuk akal.

Detail Produk:

Pengental penggerak pusat hidrolik peralatan pertambangan tipe GNZ untuk pengolahan lumpur

1.Desain alat penggerak utama dan pengangkat penggaruk

(1) Kerangka penggerak dan sasis dibuat sesuai dengan perangkat transmisi tipe berat ,
pengoperasiannya stabil dan andal .

(2) Pengangkatan rake otomatis penuh

(3) bintang , Transmisi torsi berjalan maksimal adalah 5.000.000Nm. Torsi transmisi penggerak yang dirancang dirancang sesuai dengan standar berikut .

Nilai berjalan torsi : 33% dari torsi yang dirancang .
Alarm tinggi torsi : 50% dari torsi yang dirancang .
Rake meningkat; 60% dari torsi yang dirancang .
Penurunan rake : 40% dari torsi yang dirancang .
Nilai torsi yang dirancang perangkat mekanis : 150% dari torsi yang dirancang .

Pengental penggerak pusat hidrolik peralatan pertambangan tipe GNZ untuk pengolahan lumpur

2. Sistem Pengendalian

Kontrol lokasi dan kendali jarak jauh digabungkan , titik kontrol DCS disediakan .
(1) Kontrol PLC, perlindungan kelebihan beban.
( 2) Terminal pembuangan material dilengkapi dengan sensor tekanan lapisan lumpur untuk mengontrol putaran dan pembuangan lumpur dengan pompa.

Pengental penggerak pusat hidrolik peralatan pertambangan tipe GNZ untuk pengolahan lumpur

Dukungan Layanan

Seluruh Desain Teknologi

Toncin Menentukan rencana dan pilihan yang masuk akal dengan melakukan tes laboratorium yang lebih sistematis, tes semi-industrialisasi dan perhitungan analisis teoritis dan mengadopsi metode yang tepat mengingat masalah aktual yang dihadapi oleh pelanggan. Dan itu menentukan parameter spesifik melalui tes laboratorium dan tes semi-industri.
Konstruksi Proyek

Toncin dapat memberi pelanggan layanan proyek terintegrasi untuk sistem manajemen proyek yang sempurna dan tim berkualitas tinggi yang berpengalaman dan juga dapat memberikan layanan terbaik kepada pelanggan dalam mencapai tujuan proyek utama dengan melaksanakan pekerjaan manajemen pada kualitas proyek, jadwal, keselamatan, biaya, pengadaan, file informasi, organisasi dan koordinasi dll. Menurut dokumen kontrak pelanggan. Toncin Kontrak desain, pengadaan, konstruksi dan uji coba dll. Untuk seluruh proses atau beberapa tahap tertentu dari proyek konstruksi sesuai dengan kontrak dan bertanggung jawab penuh atas kualitas, keamanan, durasi dan biaya dll dari proyek yang dikontrak.

Waktu respons dan layanan purna jual

jika ada kegagalan karena cacat telah terjadi selama periode garansi, perusahaan kami telah memberikan tanggapan dan janji berikut: untuk merespons dalam waktu 12 jam dan bergegas ke adegan domestik dalam waktu 72 jam. Dengan arsitektur layanan yang ketat dan efisien, layanan dan respons yang beragam dan fleksibel, Toncin mampu memberikan layanan respons hingga 7* 24 jam untuk memastikan bahwa pengguna dapat memperoleh bantuan kapan saja selama periode garansi.
